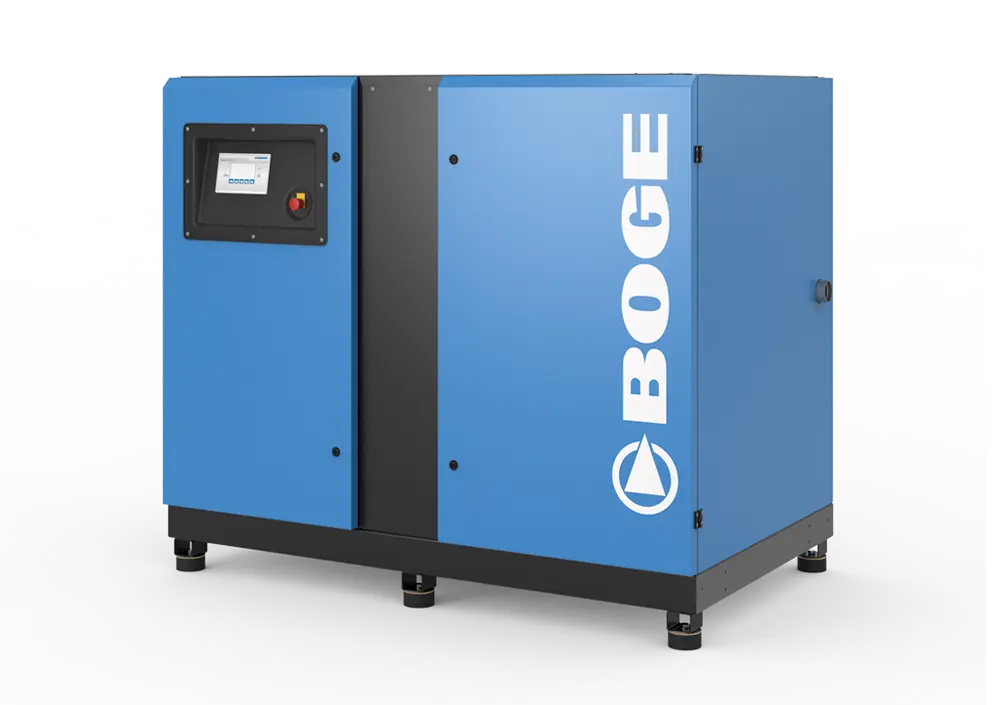

Schraubenkompressor S-4 ab 55 kW

Wartungsfreundlich, leise und extrem effizient

    • BOGE VERDICHTERSTUFE
      Die Auslegung der Verdichterstufe für den Betrieb bei optimaler Umfangsgeschwindigkeit garantiert besten Wirkungsgrad. Wahlweise mit Direktantrieb und Drehzahlregelung oder – als „IntegrateDrive“-Variante – mit robustem, integriertem Getriebe erhältlich.
    • EINFACHHEIT ALS PRINZIP
      Der schnelle und einfache Zugriff auf sämtliche Bauteile ist bei der S-4 beispielhaft gelöst: Alle Schalldämmpaneele sind abnehmbar, und sämtliche Wartungsarbeiten lassen sich von nur zwei Seiten bewerkstelligen.
    • NIEDRIGER SCHALLPEGEL
      Ölabscheidebehälter, Antriebsmotor und Verdichterstufe sind alle elastisch am Grundrahmen befestigt und somit wirksam schwingungstechnisch entkoppelt - „SilentMount“.
    BOGE S 111-4...160-4

    Das innovative Designkonzept der S-4-Baureihe präsentiert sich nicht nur extrem aufgeräumt. Es ermöglicht auch signifikante Fortschritte in puncto Schalldämmung, Wartungsfreundlichkeit und Leistungsaufnahme. BOGE Schraubenkompressoren der jüngsten Generation überzeugen mit überraschend leisem Lauf, innovativer Abscheidetechnologie, einfachster Wartung und den besten Effizienzwerten ihrer Klasse.

    Produkt

    Schraubenkompressor, öleinspritzgekühlt

    Vorteile

    • schwingungstechnisch wirksam entkoppelt
    • wartungsarme Verdichterstufe mit optimalem Wirkungsgrad
    • wartungsfreundliches Design für „Easy Access“
    • leiseste Kompressoren ihrer Klasse
  • BOGE Höchstdruck Effektive Liefermenge
    50 Hz
    Motorleistung Maße
    B x T x H
    Gewicht
    Typ bar psig m3/min cfm m3/min(max) cfm(max) kW PS mm kg
    S 56-4 LF 8 109 2,800 98,9 10,900 384,9 55,0 75,0 2380x1420x1990 2150
    S 56-4 LF 10 145 2,500 88,3 9,000 317,8 55,0 75,0 2380x1420x1990 2150
    S 56-4 LF 13 189 2,300 81,2 7,200 254,3 55,0 75,0 2380x1420x1990 2150
    S 56-4 L 8 109 10,100 356,7 55,0 75,0 2330x1420x1990 2070
    S 76-4 8 109 14,100 497,9 75,0 100,0 2330x1420x1990 2160
    S 76-4 10 145 12,500 441,4 75,0 100,0 2330x1420x1990 2160
    S 76-4 13 189 10,400 367,3 75,0 100,0 2330x1420x1990 2160
    S 76-4 LF 8 109 2,900 102,4 14,400 508,5 75,0 100,0 2380x1420x1990 2150
    S 76-4 LF 10 145 2,800 98,9 12,300 434,4 75,0 100,0 2380x1420x1990 2150
    S 76-4 LF 13 189 2,600 91,8 10,400 367,3 75,0 100,0 2380x1420x1990 2150
    S 90-4 8 109 16,500 582,7 90,0 125,0 2330x1420x1990 2260
    S 90-4 10 145 15,000 529,7 90,0 125,0 2330x1420x1990 2260
    S 90-4 13 189 12,600 445,0 90,0 125,0 2330x1420x1990 2260
    S 90-4 LF 8 109 2,900 102,4 16,600 586,2 90,0 125,0 2380x1420x1990 2250
    S 90-4 LF 10 145 2,800 98,9 14,700 519,1 90,0 125,0 2380x1420x1990 2250
    S 90-4 LF 13 189 2,700 95,3 12,800 452,0 90,0 125,0 2380x1420x1990 2250
    S 110-4 10 145 17,100 603,9 110,0 150,0 2330x1420x1990 2260
    S 110-4 13 189 15,200 536,8 110,0 150,0 2330x1420x1990 2260
    S 110-4 LF 8 109 5,800 204,8 19,200 678,0 110,0 150,0 2380x1420x1990 2250
    S 110-4 LF 10 145 2,800 98,9 16,300 575,6 110,0 150,0 2380x1420x1990 2250
    S 110-4 LF 13 189 2,800 98,9 14,400 508,5 110,0 150,0 2380x1420x1990 2250
    S 110-4 L 8 109 19,300 681,6 110,0 150,0 2330x1420x1990 2170
    S 111-4 8 109 20,200 713,3 20,200 713,3 110,0 150,0 2930x1620x1990 3550
    S 111-4 10 145 17,100 603,8 17,100 603,8 110,0 150,0 2930x1620x1990 3550
    S 111-4 13 189 14,400 508,5 14,400 508,5 110,0 150,0 2930x1620x1990 3550
    S 111-4 LF 8 109 5,500 194,2 20,600 727,4 110,0 150,0 2980x1620x1990 3550
    S 111-4 LF 10 145 5,300 187,2 17,800 628,6 110,0 150,0 2980x1620x1990 3550
    S 111-4 LF 13 189 4,900 173,0 14,400 508,5 110,0 150,0 2980x1620x1990 3550
    S 111-4 L 8 109 19,900 702,8 19,900 702,8 110,0 150,0 2930x1620x1990 3450
    S 132-4 8 109 23,200 819,2 23,200 819,2 132,0 180,0 2930x1620x1990 3650
    S 132-4 10 145 21,100 745,0 21,100 745,0 132,0 180,0 2930x1620x1990 3650
    S 132-4 13 189 17,200 607,3 17,200 607,3 132,0 180,0 2930x1620x1990 3650
    S 132-4 LF 8 109 5,500 194,2 24,000 847,6 132,0 180,0 2980x1620x1990 3650
    S 132-4 LF 10 145 5,300 187,2 21,000 741,6 132,0 180,0 2980x1620x1990 3650
    S 132-4 LF 13 189 5,000 176,6 17,900 632,1 132,0 180,0 2980x1620x1990 3650
    S 132-4 L 10 145 19,300 688,6 19,300 688,6 132,0 180,0 2930x1620x1990 3550
    S 160-4 8 109 27,600 974,6 27,600 974,6 160,0 218,0 2930x1620x1990 3700
    S 160-4 10 145 25,000 882,8 25,000 882,8 160,0 218,0 2930x1620x1990 3700
    S 160-4 13 189 21,200 748,6 21,200 748,6 160,0 218,0 2930x1620x1990 3700
    S 160-4 LF 8 109 5,500 194,2 27,300 964,1 160,0 218,0 2980x1620x1990 3750
    S 160-4 LF 10 145 5,300 187,2 24,600 868,7 160,0 218,0 2980x1620x1990 3750
    S 160-4 LF 13 189 5,000 176,6 21,200 748,7 160,0 218,0 2980x1620x1990 3750
    S 160-4 L 13 189 19,300 681,6 19,300 681,6 160,0 218,0 2930x1620x1990 3600
